Запобіжні клапана

Для защиты от избыточного давления оборудования и емкостей, входящих в состав трубопровода, применяется предохранительный клапан. Превышение допустимой мощности может нарушить производственный процесс, повредить измерительные приборы, разрушить исполнительные компоненты магистрали и агрегатов.

Клапаны предохранительные. Виды и технические параметры

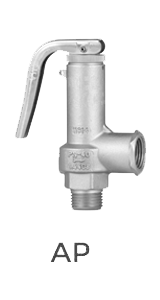

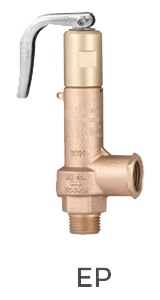

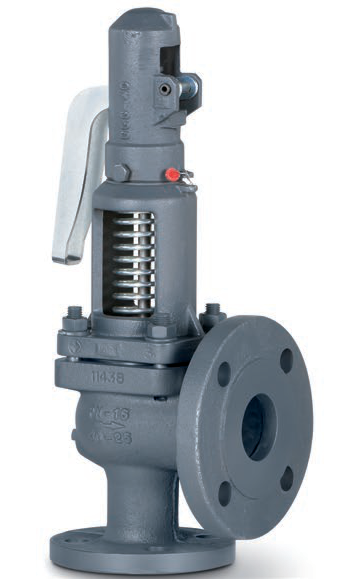

Защитная арматура пружинного типа для установки на магистралях диаметром от 10 до 150 мм. К системе она подключается посредством резьбового или фланцевого соединения. Изготавливаются клапана предохранительные из серого чугуна и стали, в том числе нержавеющей. Применять их можно для работы с газом, водой, различным жидкостями и водяным паром.

Предохранительные клапана:

• малоподъемные,
• стандартные,
• полноподъемные,
• пропорциональные.

Принцип функционирования такой арматуры заключается в балансировке давления рабочей среды и усилия пружины, воздействующих на плунжер. Если напор транспортируемых веществ ниже нормы – клапан давления остается герметичным, когда же она превышена – задвижка открывается. Поэтому нужно подбирать соответствующее усилие пружины и диаметр арматуры.

Процесс открытия арматуры определяется её конструкцией:

1. Пропорциональные работают плавно, подъем запирающего элемента осуществляется равномерно, исходя из силы потока рабочей среды. Чем выше напор – тем быстрее задвижка открывается. Применяют их в системах транспортировки не сжатых веществ, например, воды и других жидких составов. Такая арматура стоит недорого ввиду упрощенной конструкции и эксплуатации. Задействование пропорциональной задвижки в магистралях с изменчивым аварийным расходом предотвращает автоколебания. Однако ключевым положительным качеством такого изделия является возможность открываться в той степени, которая необходима для установки надлежащих параметров давления в трубопроводе, что исключит гидроудар.
2. Полноподъемные клапаны давления в отличие от пропорциональных открываются резко. Благодаря этому оперативно осуществляется сброс избыточной транспортируемой среды. Высота подъема запирающего элемента в такой арматуре равна ¼ диаметра седла или превышает её. Эти изделия характеризируются двухпозиционным действием и повышенной производительностью. Использовать их рекомендуется в системах со сжатой средой – пар, газ, воздух. Двухпозиционный метод означает, что затвор преодолевает ограниченный конструкцией запас хода одним скачком. Применять их для воды и жидкости не следует, потому что резкое открытие задвижки вызывает мощный разовый сброс и падение давления, в результате которого она моментально закроется, а это приведет к гидравлическому удару.
3. Малоподъемные задействуются в трубопроводах с небольшой пропускной способностью. Ход запирающего компонента в них составляет максимум 0,05 диаметра седла. В такой арматуре используется пропорциональный алгоритм открытия, поскольку нет нужды в резком сбросе давления. Для малоподъемных задвижек допустимая рабочая среда – жидкость и вода.
4. Стандартный предохранительный клапан давления, он же среднеподъемный. Запорный компонент тут имеет запас хода от 0,05 до 0,25 диаметра седла. Производительность – средняя. В принципе, такая арматура представляет собой в некотором роде универсальный вариант, поскольку изготавливается в пропорциональном и двухпозиционном исполнении. Поэтому каждый покупатель сможет выбрать оптимальный вариант, подходящий как для сжатых веществ, так и для жидкостей.

Отметим, что в системах сжатого воздуха, задействованных в компрессионном оборудовании, могут использоваться задвижки, поддерживающие свободный выпуск транспортируемого состава в атмосферу.
