Регулятор тиску
Регуляторы прямого действия - это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды посредством изменения её расхода и управляемые непосредственно от рабочей среды.

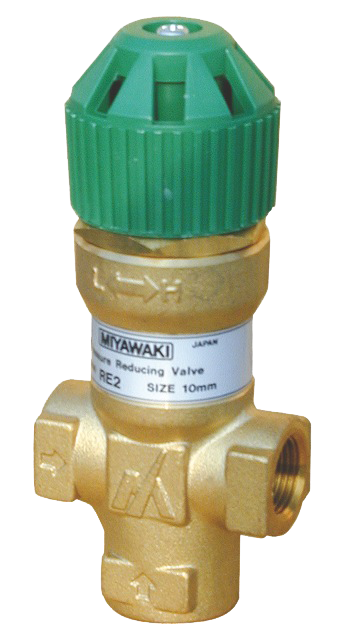

Редукційний клапан для пари призначений для регулювання тиску за клапаном та його підтримки на заданому рівні.
Редукційний клапан для пари призначений для регулювання тиску за клапаном та його підтримки на заданому рівні.
Редукційний клапан для пари призначений для регулювання тиску за клапаном та його підтримки на заданому рівні.

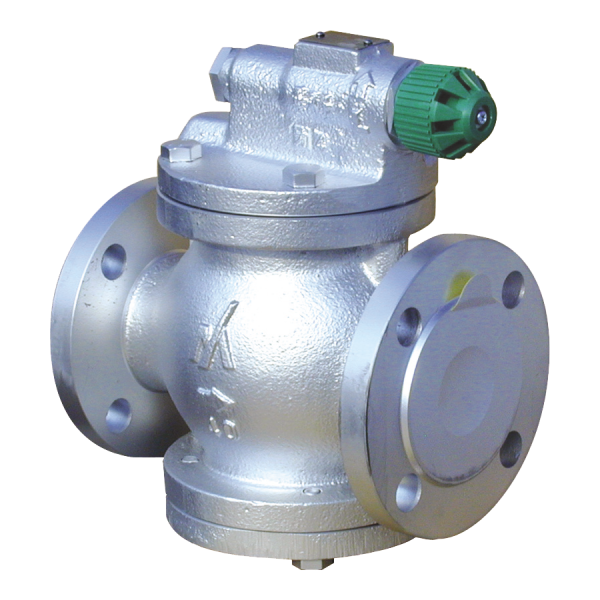

Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.

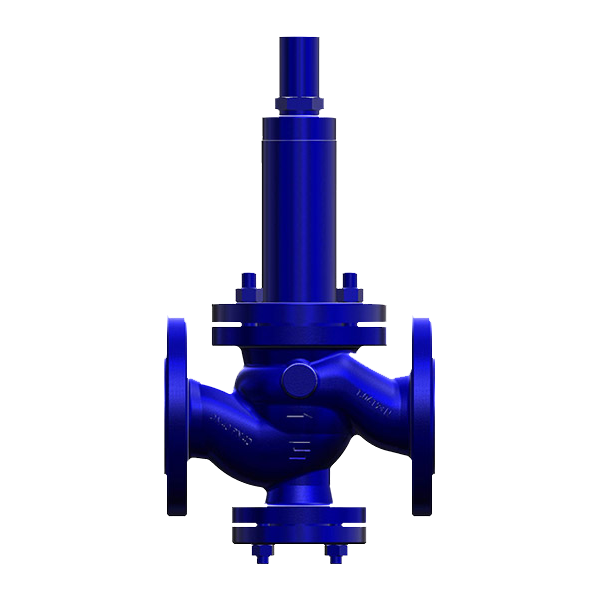

RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27 Самокерований, для рідин та газу. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
RV27F Самокерований, для рідин, газу та пари. Запобігає перевищенню встановленого тиску. Протитиск або вакуум не впливає на заданий надлишковий тиск (утримуючий тиск).
Редукційний клапан для пари призначений для регулювання тиску за клапаном і його підтримки на заданому рівні.
Редукційний клапан для пари призначений для регулювання тиску за клапаном і його підтримки на заданому рівні.
Редукційний клапан для пари призначений для регулювання тиску за клапаном і його підтримки на заданому рівні.
Редукційний клапан для пари призначений для регулювання тиску за клапаном і його підтримки на заданому рівні.
Редукційний клапан для пари призначений для регулювання тиску за клапаном і його підтримки на заданому рівні.
Редукційний клапан для пари призначений для регулювання тиску за клапаном і його підтримки на заданому рівні.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
Редукційний клапан для пари з пілотним управлінням забезпечує більшу точність і більш високу продуктивність у порівнянні з РК для пари прямої дії.
REC20L є редукційним клапаном з імпульсною лінією і призначений для пара. Клапан підтримує постійний рівень вихідного тиску навіть за зміни тиску на вході.
REC20L є редукційним клапаном з імпульсною лінією і призначений для пара. Клапан підтримує постійний рівень вихідного тиску навіть за зміни тиску на вході.
REC20L є редукційним клапаном з імпульсною лінією і призначений для пара. Клапан підтримує постійний рівень вихідного тиску навіть за зміни тиску на вході.
Для поддержания работоспособности системы отопления, водного и газоснабжения используйте регулятор прямого действия, позволяющий контролировать давление в трубопроводе. Изделие представляет собой автономный аппарат, не требующий стороннего источника энергии.
Регулятор давления в состоит из седельного клапана с приводом, как правило, мембранно-пружинным, и управляемого чувствительного компонента, реагирующего на перемену напора в рабочей среде. Изготавливаются из бронзы, стали, латуни и чугуна под фланцевое, сварное и резьбовое соединение.
Классификация регуляторов давления прямого действия
Данная арматура функционирует автоматически и разделяется исходя из допустимого места установки в трубопроводе. Выделяют 3 класса устройств:
- Регулятор давления "после себя" – редукционный клапан, применяемый для сохранности арматуры, установленной в системе после него, от избыточного напора рабочей среды. Контроль осуществляется посредством перекрытия потока до момента соответствия реальных параметров заданным по технологической карте.
- Регулятор давления "до себя" – перепускной клапан, используется для поддержки нужной мощности потока в трубопроводе перед ним. Благодаря ей агрегаты комплекса энергоснабжения защищены от прироста дифференциального напора. Например, излишний объем теплоносителя перепускной клапан для отопления направит через обратный трубопровод. Перепуск среды выполняется через ответвления и байпасы.
- Регулятор перепада давления (дифференциального) – задействуется в качестве коммутационной арматуры в системах централизованного водоснабжения, отопления, распределительных газовых пунктах и других местах, где пересекаются магистрали с разным напором. Контроль потока осуществляется посредством частичного перекрытия двухходового регуляционного клапана.
Конструктивные особенности регуляторов давления
Используйте эти устройства, в первую очередь, с учетом их технических характеристик. Отличаются они по диаметру, пропускной способности, номинальному давлению и монтажной длине. Кроме этого присутствует ряд типовых параметров:
- Температура рабочей среды – 450°С.
- Условное давление – 40 бар.
- Относительная протечка – максимум 0,05%.
По длине автоматические регуляторы прямого действия производятся в пределах 150-480 мм. Условный диаметр присоединения составляет от 10 до 200 мм. Данный параметр напрямую влияет на пропускную способность и диапазон настройки. В частности, клапаны Ду 25 пропускают от 1,6 до 10 м3/ч рабочей среды, а Ду 125 – от 100 до 250 м3/ч.
Интегральный регулятор прямого действия использует для контроля потока пружинный механизм, конструктивные элементы которого окрашены стандартно в желтый и красный цвет. В таком случае у арматуры, например, Ду 15-25 пределы контроля составят 30-210 кПа. Если вместо желтого элемента смонтировать черный, более жесткий, то границы возрастут до 60-400 кПа.
Преимущества нашей арматуры
- надежность и простота конструкции,
- стабильность работы,
- обширная шкала регулировки,
- износостойкость,
- автоматическое регулирование,
- ремонтопригодность,
- не требует дополнительных источников энергии.
