Конденсатовідвідник термодинамічний дисковий
Простой и недорогой тип конденсатоотводчика. Имеет только одну подвижную деталь - диск, благодаря чему обеспечивается иключительно надежная и долгая работа термодинамических конденсатоотводчиков MIYAWAKI.
Конденсатовідвідник SD1 (термодинамічний дисковий) з нержавіючої сталі.
S31NF Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність конденсату до 2300 кг/год.
S31NF Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність конденсату до 2300 кг/год.
S31NF Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність конденсату до 2300 кг/год.
S31N Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність по конденсату до 2300 кг/год.
S31N Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність по конденсату до 2300 кг/год.
S31N Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність по конденсату до 2300 кг/год.
Конденсатовідвідник SD1 (термодинамічний дисковий) з нержавіючої сталі.
Конденсатовідвідник SD1 (термодинамічний дисковий) з нержавіючої сталі.
S31NF Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність конденсату до 2300 кг/год.
S31NF Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність конденсату до 2300 кг/год.
S31NF Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність конденсату до 2300 кг/год.
S31N Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність по конденсату до 2300 кг/год.
S31N Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність по конденсату до 2300 кг/год.
S31N Конденсатовідвідник (термодинамічний дисковий). Висока продуктивність по конденсату до 2300 кг/год.

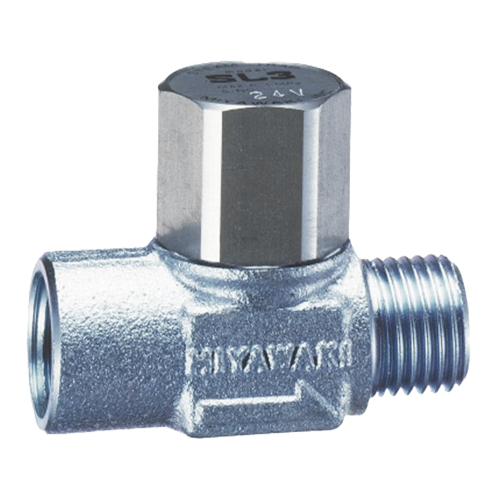

Дуже невеликий термодинамічний дисковий конденсатовідвідник SL3. Напевно найменший конденсатовідвідник у світі.

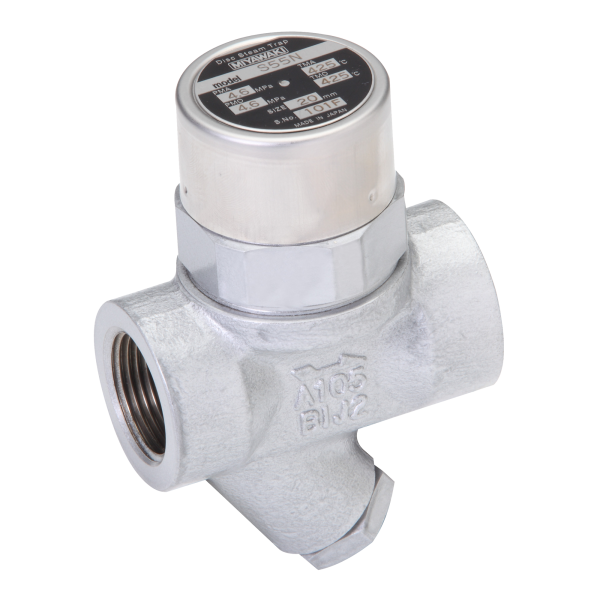

Термодинамічний дисковий конденсатовідвідник S55NF. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55NF. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55NF. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55NW. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55NW. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55NW. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55N. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55N. З ковкоі сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S55N. З ковкої сталі для високого тиску.

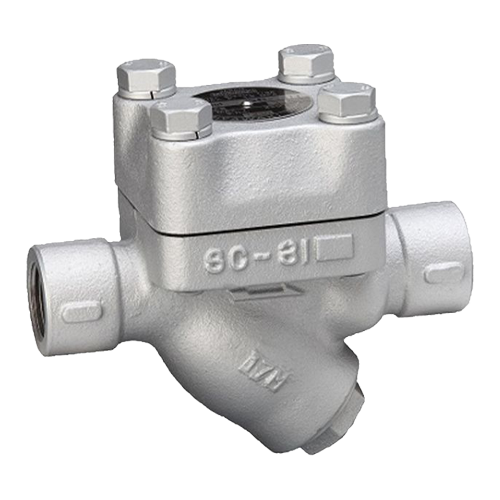

Термодинамічний дисковий конденсатовідвідник SF.З сірого чавуну для установок з високою продуктивністю.
Термодинамічний дисковий конденсатовідвідник SF. З сірого чавуну для установок з високою продуктивністю.
Термодинамічний дисковий конденсатовідвідник SC. Зі сірого чавуну для установок з високою продуктивністю.
Термодинамічний дисковий конденсатовідвідник SC. Зі сірого чавуну для установок з високою продуктивністю.

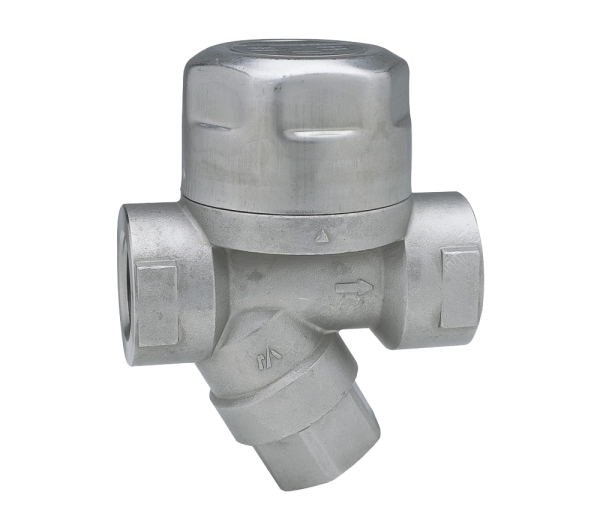

Конденсатовідвідник термодинамічний дисковий SC31F з нержавіючої сталі для тисків до 21 бар.
Зі змінними внутрішніми деталями.
Конденсатовідвідник термодинамічний дисковий SC31F з нержавіючої сталі для тисків до 21 бар.
Зі змінними внутрішніми деталями.
Конденсатовідвідник термодинамічний дисковий SC31F з нержавіючої сталі для тисків до 21 бар.
Зі змінними внутрішніми деталями.
Конденсатовідвідник термодинамічний дисковий SC31 з нержавіючої сталі для тисків до 21 бар.
Зі змінними внутрішніми деталями.
Конденсатовідвідник термодинамічний дисковий SC31 з нержавіючої сталі для тисків до 21 бар.
Зі змінними внутрішніми деталями.
Конденсатовідвідник термодинамічний дисковий SC31 з нержавіючої сталі для тисків до 21 бар.
Зі змінними внутрішніми деталями.

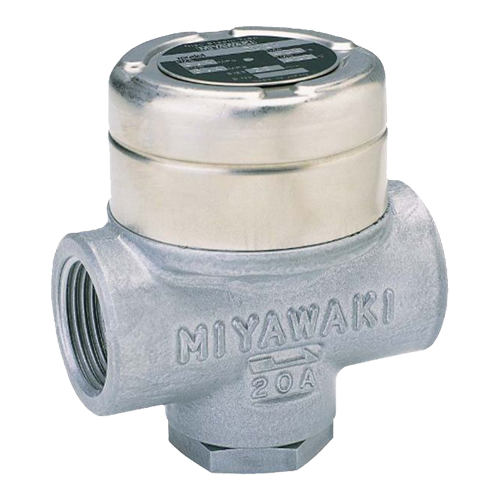

Конденсатовідвідник SU2NF (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2NF (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2NF (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2NW (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2NW (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2NW (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2NW (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2N (термодинамічний дисковий).Конденсатовідвідник із нержавіючої сталі для середнього тиску.
Конденсатовідвідник SU2N (термодинамічний дисковий). Конденсатовідвідник із нержавіючої сталі для середнього тиску.

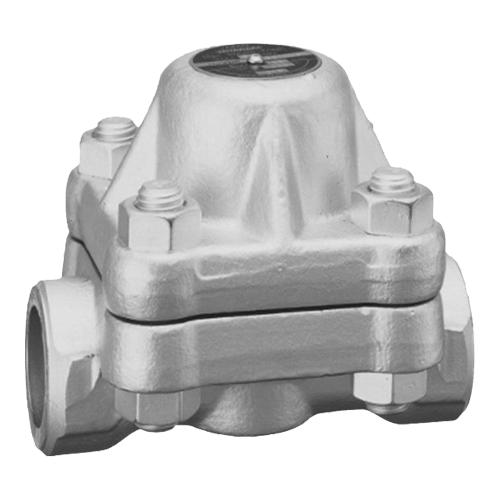

Термодинамічний дисковий конденсатовідвідник S61NF. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S61NF. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S61NF. З ковкої сталі для високого тиску.
Термодинамічний дисковий конденсатовідвідник S61NW. З ковкої сталі для високого тиску.
Конденсатоотводчик термодинамический применяется для оборудования с малым и средним расходом конденсата, таких как дренаж паропроводов, небольшие теплообменники, обогрев оборудования, автоклавы и прочее оборудование в нефтехимической, химической, текстильной, пищевой, фармацевтической и других промышленностях. Простой и недорогой тип конденсатоотводчика, который имеет только одну подвижную деталь - диск, благодаря чему обеспечивается надежная и долгая работа термодинамических конденсатоотводчиков MIYAWAKI. Диск является съемным и при необходимости его можно заменить, что позволяет не снимать конденсатоотводчик с пароконденсатной линии.
Диск и седло термодинамических конденсатоотводчиков MIYAWAKI выполнено из закаленной нержавеющей стали. Поверхность диска проходит строгий контроль качества шлифовки, что обеспечивает долгую и надёжную работу.
МОДЕЛИ ТЕРМОДИНАМИЧЕСКИЕ КОНДЕНСАТООТВОДЧИКИ MIYAWAKI
- S31N - из ковкого чугуна со сменными деталями;
- SC, SF - из серого чугуна для установок с высокой производительностью;
- SC31 - из нержавеющей стали со сменными внутренними деталями;
- SD1, SU2N, SU2H - из нержавеющей стали для среднего и высокого давления;
- S55N, S55H, S61N, S62N - из ковкой стали для высокого давления;
- SV - со встроенным байпасом, для применения в пищевой и фармацевтической промышленностях;
- SL3 - лёгкий и компактный конденсатоотводчик для установок с низкой производительностью.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Быстрый отвод конденсата;
- Устойчивость к гидроударам, перегретому пару, а также замерзанию;
- Большинство моделей оснащено биметаллическими кольцами, которые способствует быстрому отводу воздуха и холодного конденсата в пусковых режимах, предотвращают возникновению воздушных пробок во время работы;
- Возможность установки в любом положении;
- Конденсатоотводчики оснащены дополнительной теплоизолирующей крышкой, обеспечивающей большую стабильность работы и повышающей экономию пара;
- Наличие встроенного фильтра (кроме модели SL3).

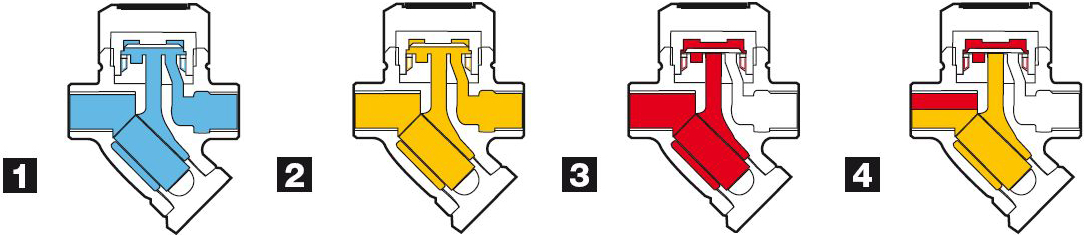

ПРИНЦИП РАБОТЫ
- При запуске давление холодного конденсата и воздуха поднимает диск и происходит их быстрый отвод;
- При поступлении горячего конденсата, конденсатоотводчик остается открытым и продолжается быстрый отвод конденсата;
- За горячим конденсатом в конденсатоотводчик попадает пар. Так как скорость среды возрастает, давление пара под седлом и диском падает, а давление в камере над диском увеличивается. Вследствие этого диск прижимается к седлу и клапан закрывается;
- Конденсатоотводчик остается закрытым до тех пор, пока пар внутри камеры над диском не сконденсируется. Конденсата поступает в отводчик и температура падает, пар внутри камеры конденсируется. В результате, давление входящего конденсата поднимает диск и происходит отвод конденсата. Шаги 2, 3 и 4 повторяются.
ПОДБОР КОНДЕНСАТООТВОДЧИКА
Наши специалисты помогут вам подобрать оптимальный конденсатоотводчик исходя из ваших условий и параметров.
