Зменшення втрат – першочергове завдання енергозбереження. Регулярна перевірка конденсатовідвідників та запірно-регулюючої арматури на пропуски пари дозволяє значно скоротити втрати в пароконденсатній системі.
Обладнання, що використовується в пароконденсатних системах, як правило, працює при високих температурах і тисках. Робочі елементи розташовані в корпусах з високоміцних непрозорих матеріалів і оцінити візуально ефективність роботи або взагалі працездатність елемента дуже складно. Працездатність і ефективність конденсатовідвідника зазвичай визначають дуже приблизно за непрямими ознаками, поверненню конденсату або температуратурі. Установка оглядового скла полегшує це завдання, проте це не завжди зручно реалізується в існуючих схемах, ускладнює конструкцію і не дозволяє оцінити ефективність.

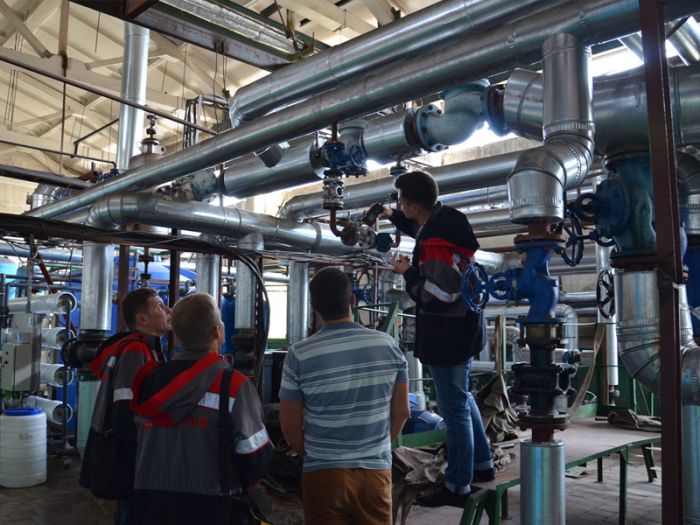

Інженери-теплоенергетики японської компанії Miyawaki розробили та активно впроваджують унікальні переносні комп'ютерні системи діагностики роботи конденсатовідвідників та запірно-регулюючої арматури, що безпосередньо перебувають в експлуатації. Для отримання вихідних даних достатньо торкнутися певних точок конденсатовідвідника або трубопроводу двома датчиками: температури та ультразвукової вібрації. Дані безпосередньо надходять у процесор приладу і по них на дисплеї вже можна визначити основні параметри робочого середовища, працездатність і приблизно ефективність.
Подальшу обробку даних та видачу повних розгорнутих результатів обстеження виконує спеціалізоване програмне забезпечення, яке можна встановити в будь-який сучасний комп'ютер. У програмі є дані і алгоритми розрахунку для багатьох типів і моделей конденсатовідвідників і запірної арматури, що вип
ускаються у світі. Підтримка внутрішньої бази даних дозволяє зручно враховувати та зберігати стан та історію здоров'я всього діагностованого обладнання підприємства чи підприємств. Своєчасно виявляти проблемні ділянки та можливі проблеми не знімаючи обладнання з експлуатації, приймати рішення про заміну на основі точної достовірної інформації.
На підприємствах, які використовують пару дуже часто виникають такі питання:
- Чи працює конденсатовідвідник?
- Чи пропускає пар запірна арматура?
На сьогоднішній день спосіб перевірки конденсатовідвідників за допомогою ультразвуку є найефективнішим.Інші способи перевірки (візуальний контроль зазначених приладів, на слух за допомогою приладів-фонендоскопів, за допомогою пірометра), вимагають великого практичного досвіду обслуговуючого персоналу, і при цьому результати аналізу мають високу похибку. А загальну картину стану роботи вузлів відведення конденсату на підприємстві, у разі, скласти у принципі неможливо.

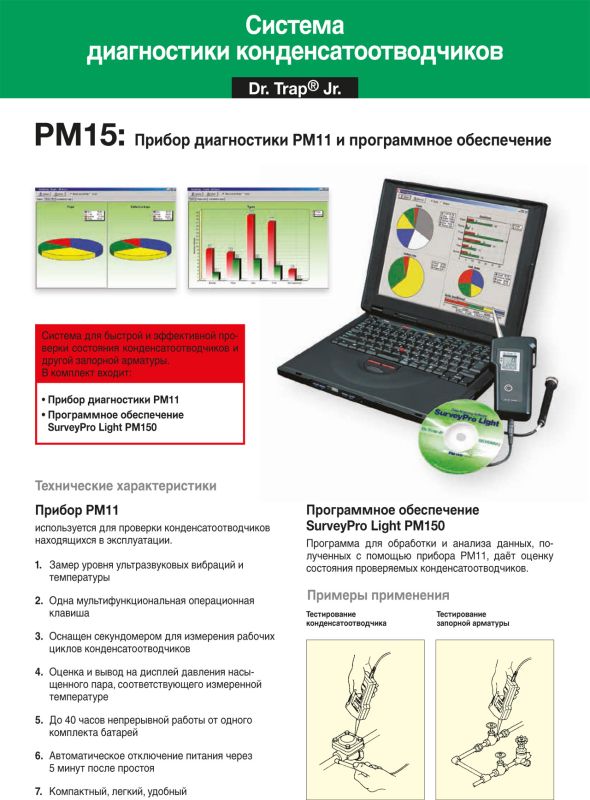

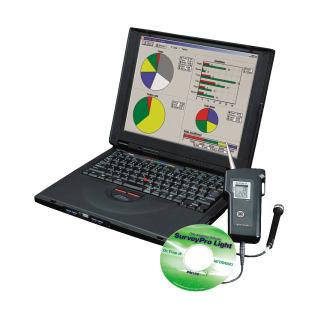

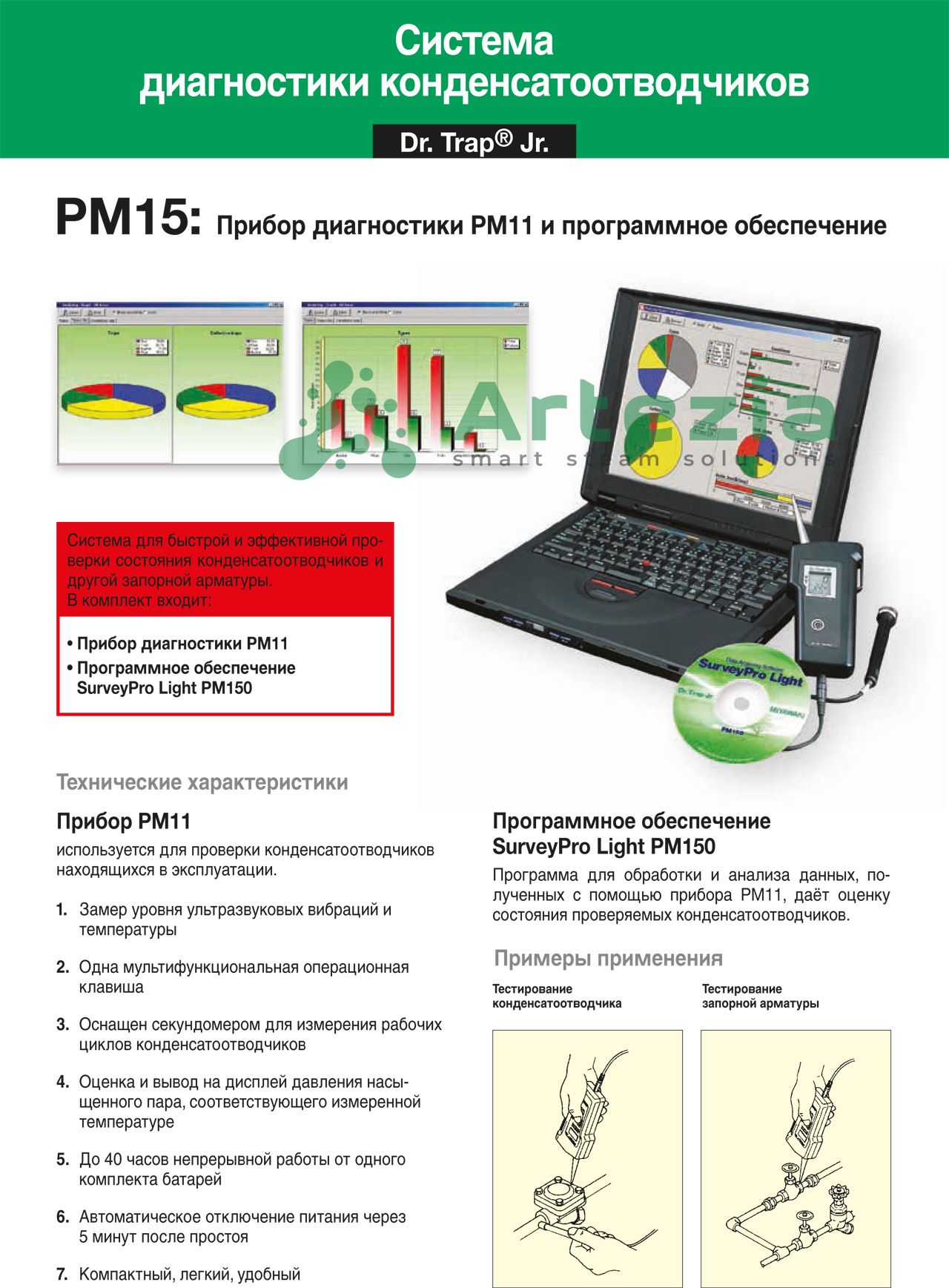

Для відповідей на ці питання компанія Артезія використовує систему діагностики конденсатооводчиків Dr. Trap Jr., розроблена компанією MIYAWAKI.Dr. Trap Jr., - система для швидкої, точної і наочної перевірки конденсатовідвідників - складається з ультразвукового тестера PM 11 і датчика температури. Ці обстеження обробляються програмним забезпеченням SurveyPro Light PM150.
Тестер РМ11 вимірює рівень вібрації, що викликається прогоновим пором. Показання рівня вібрації залежать від того, як працює клапанний механізм конденсатовідвідника. Тому ще до початку проведення обстеження враховують конструктивні особливості конденсатовідвідників, що перевіряються.Після занесення даних автоматично відображається робочий стан конденсатовідвідника, а також втрати пари і пов'язані з цим фінансові втрати.Програмне забезпечення SurveyPro Light PM150 містить практично весь перелік вироблених у світі конденсатовідвідників, що дозволяє скласти найбільш реальну картину працездатності обладнання.
-
Тип:Система діагностики
-
